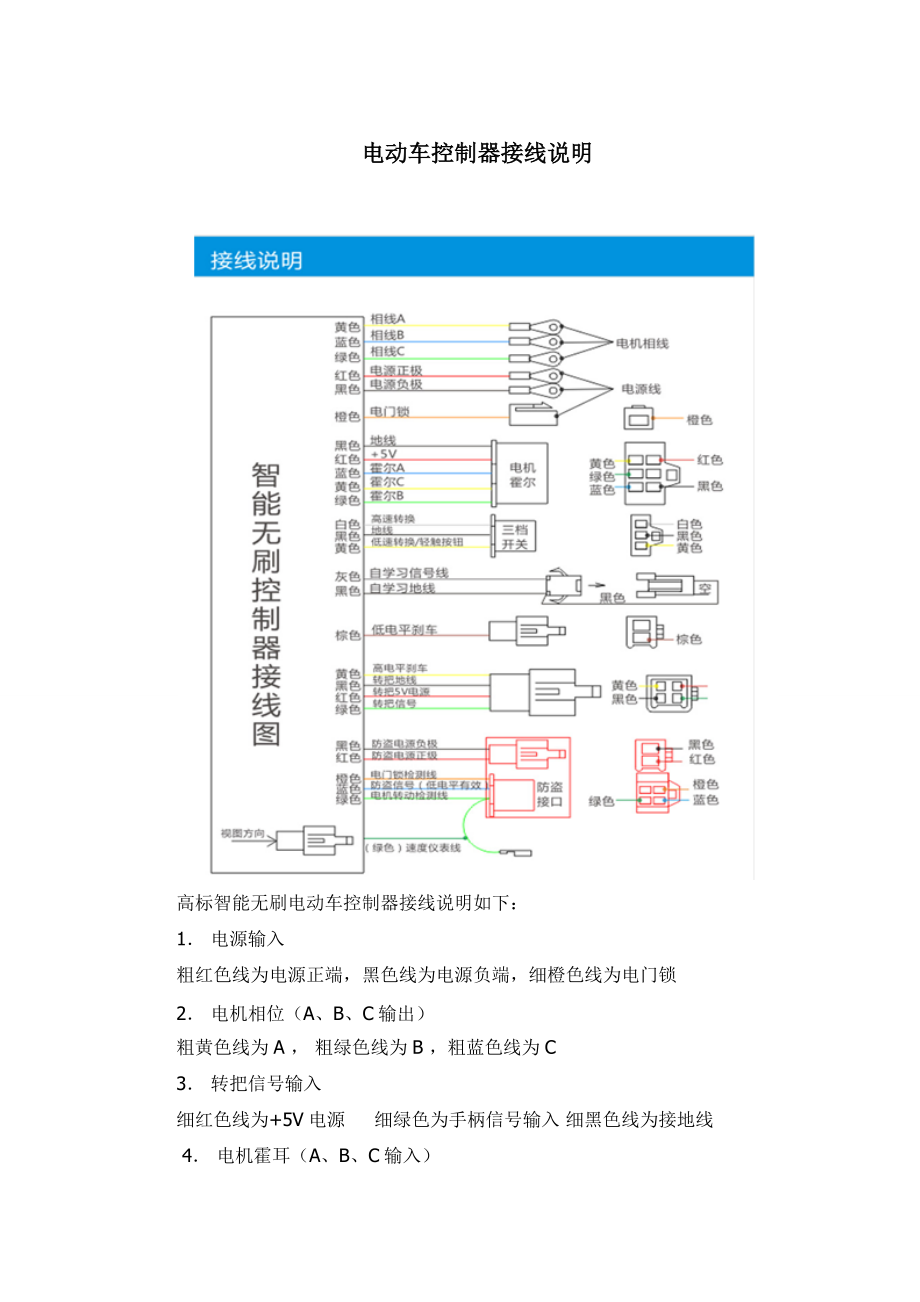

411 第四 电机正常转后,刹车断电线,霍尔线,仪表线等等511 第五 控制器的每根线是什么意思可以看产介绍里面图示说明下图为高标电动车控制器的线路图611 第六电车上各个线什么意思的确定方法顺着电机找到电机3根相位线5根霍尔线,拆下转把找到3根转把线,拆掉刹把可以找到2根刹车线。

1 首先,您需要打开电动车的坐桶,寻找电动车控制器2 检查控制器上的连接线是否有烧毁或粘连现象如果仪表线与控制器正极线粘连,可能会导致带电现象3 如果仪表线没有与控制器粘连,请断开仪表线,观察仪表指示是否下降如果指示下降,表明控制器可能已经损坏如果指示没有下降,说明从控制器。

9细黄x10细蓝y11细绿z四转把3根固定,28mm子弹壳插片,线径0512细红+5V13细黑14细绿转把信号1~48V五学习线2根白线,对接起学习作用六仪表速度线1根,紫色或棕色七刹车1或2根电动车自动巡航线是不是报警器接在一起。

1自学习型电动车控制器又称自学习模糊控制器,是基于自学习的算法,以及控制规则与模糊控制的真实性来实现自我学习,并记忆学习内容的一种控制方法,英文简称SLFC2学习型模糊控制器SLFC是一种能够从其环境和受控过程学习足够多的相关信息的自动控制系统根据所学信息,SLFC能够通过辨识分类和决策。

有刷电机的电源正,电源负,电机正,电机负,转把3根,电锁2根,一共9根 无刷电机的电源正,电源负,电机驱动3根,反馈5根,转把3根,电锁2根,一共15根·仔细看看,一般控制器上都有接线图的。

值得注意的是,雅迪和爱玛的正负极信号线以及点动信号线的结构相同,只是在变速线的信号输入上有所区别雅迪的123档采用正极输入,信号线会照亮对应的档位灯,而爱玛则是负极共用,负极信号线驱动档位灯的亮起总结来说,虽然雅迪和爱玛电动车的转把电压线路基本一致,但在三档变速线的控制方式上。
